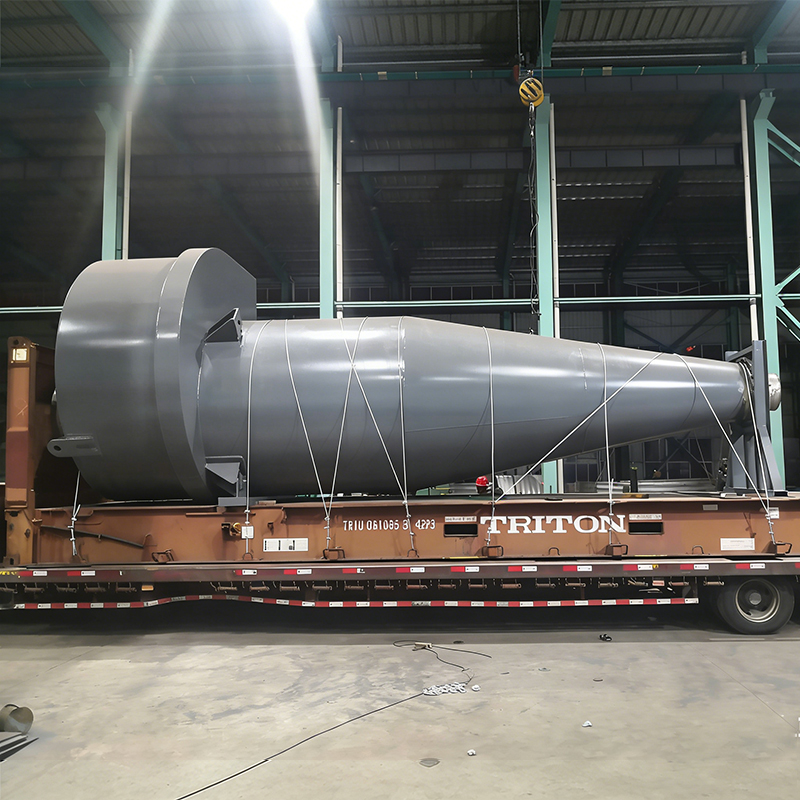

Le dépoussiéreur Cyclone est un dispositif mécanique de dépoussiérage qui utilise la force centrifuge pour la séparation gaz-solide. Lorsqu'un flux d'air chargé de poussière pénètre tangentiellement dans l'appareil à une vitesse de 15 à 25 m/s, il tourne, provoquant la projection de particules de poussière d'une densité supérieure à celle du gaz contre la paroi sous l'effet de la force centrifuge et tombant dans la trémie inférieure, séparant ainsi la poussière du flux d'air. Comparé aux dépoussiéreurs à manches et aux dépoussiéreurs à cartouche, qui reposent sur un média filtrant pour l'interception, le dépoussiéreur Cyclone est principalement conçu pour le prétraitement de la poussière avec des particules de plus grande taille (capturant généralement des particules de poussière supérieures à 5 μm) ou des concentrations plus élevées. Sa structure plus simple élimine le besoin de remplacements fréquents des médias filtrants, ce qui se traduit par des avantages significatifs en termes d'investissement initial et de coûts d'exploitation/maintenance. Cet équipement fonctionne de manière stable lors de la manipulation de poussières à haute température et sous forte charge, avec une efficacité de dépoussiérage généralement comprise entre 80 % et 98 % et une perte de résistance d'environ 580 à 1 960 Pascals. Il est couramment utilisé dans les processus de pré-élimination des poussières à haute concentration et de récupération de matériaux dans des industries telles que les matériaux de construction, les produits chimiques et la métallurgie. Les dépoussiéreurs cycloniques n'ont pas de pièces mobiles et peuvent être fabriqués à partir de matériaux tels que l'acier au carbone ou l'acier inoxydable, ce qui les rend durables et adaptés à un large éventail de conditions de fonctionnement. Cependant, en raison de leur efficacité limitée dans la capture des poussières fines, ils sont souvent utilisés en série avec d'autres dépoussiéreurs à haute efficacité pour améliorer l'effet global de purification.
Chaudière de chaleur résiduelle de frittage sur le conduit de fumées principal
Chaudière à chaleur résiduaire pour gaz de combustion de four à coke
Échangeur de chaleur à calandre et à tubes
Vanne à vanne triple interconnectée à action rapide pour conduit de four à coke (temps d'ouverture <1 s)
Économiseur brasé à base de nickel
Chaudière à chaleur résiduelle avec refroidisseur circulaire fritté
Une flaque d’eau sous le carter d’une chaudière industrielle est rarement un simple problème de plomberie. Sur une chaudière de chaleur résiduaire de gaz de combustion de four à coke de 60 t/h, l'eau apparaissant le long d'un joint de cuvelage indique généralement l'une des troi...
Read MoreFuite de la soupape de sécurité de la chaudière : la réponse courte avant les détails Si une soupape de sécurité de la chaudière fuit, traitez-la comme un défaut sur l'enceinte sous pression et non comme une nuisance ménagère. La vanne est la dernière barrière mécanique entre un fût...
Read MorePourquoi une chaudière PRV fuit : la conclusion d'abord A trois heures du matin, une flaque d'eau chaude s'étend sur le sol sous une chaudière qui fonctionnait parfaitement la veille. La réaction naturelle est de supposer que la vanne est défaillante et d’en commander un r...
Read MoreCyclone Dust Collectou (also called cyclone collector or dépoussiéreur industriel à cyclone ) is a widely used mechanical separation device that removes particulate matter from gas streams using centrifugal force. Unlike filter-based systems, a Chine Collecteur de poussière cyclonique has no moving parts or filter bags, making it highly reliable for high-temperature and abrasive dust applications. Équipement chimique Cie., Ltd de Jiangsu Shineng. — En tant que fabricant chinois d'unités de récupération des gaz de combustion et société de systèmes de récupération de chaleur résiduelle, Jiangsu Shineng Chimique Equipment Co., Ltd, fondée en 2005, la société est spécialisée dans la R&D et la fabrication de systèmes de récupération de chaleur résiduelle des gaz de combustion et d'équipements chimiques, possédant des capacités internes complètes allant du développement de caloducs et du brasage à base de nickel à la fabrication de récipients sous pression. Nos produits sont largement utilisés dans les industries de la chimie du charbon, de la métallurgie, de la production d'électricité et de l'ammoniac synthétique, et ont été exportés vers les marchés étrangers. The same engineering excellence extends to our Chine Collecteur de poussière mécanique solutions for pre-filtration and dust burden reduction.
Généralement, un cyclone dust extractor achieves collection efficiencies of 85% to 95% for particles larger than 10 microns, and up to 98% for particles >30 microns. It serves as a dust deputy cyclone in many plants, protecting downstream baghouses or scrubbers. Les secteurs mondiaux du ciment et de la métallurgie utilisent à eux seuls plus de 300 000 unités cycloniques, récupérant des millions de tonnes de poussières précieuses chaque année (examen technique de l’EPA 2024).
A dépoussiéreur industriel à cyclone converts inlet gas velocity into a high-speed spiral vortex. Le gaz entre tangentiellement par le haut (vitesse d'entrée généralement de 15 à 25 m/s), créant un double vortex : l'hélice externe descendante force la poussière vers le mur, tandis que l'hélice interne ascendante sort du gaz propre. L'accélération centrifuge est comprise entre 500 to 2000 G , causing particles to impact the conical wall and slide into the dust hopper.
Pour un standard Stairmand high-efficiency design, the cut diameter (d50) – particle size collected at 50% efficiency – is around 4-6 microns at pressure drop of 1.0-1.5 kPa. By optimizing inlet dimensions and cone length, Fournisseur de collecteur de poussière cyclone Jiangsu Shineng produces custom units that reduce particulate emissions to below 50 mg/Nm³ for coal chemical pre-cleaning. Data from a 2025 metallurgical installation showed removal of 92% of iron ore fines (size range 8-50 µm) before waste heat boiler.
The table below summarizes typical fractional efficiency of a meilleur dépoussiéreur cyclone according to ASME PTC 31 standards. For particles under 5 microns, a cyclone collector may serve as a pre-cleaner; however, pairing with a baghouse achieves overall efficiency >99.9%.
| Particle Size (µm) | Efficiency (%) | Application typique |
|---|---|---|
| 1-5 | 30-55 | Cendres volantes fines, collecte secondaire |
| 5-10 | 60-80 | Cement dust, wood chips |
| 10-30 | 85-94 | Poussières métallurgiques, fines de charbon |
| >30 | 95-98 | Sand, grinding swarf |
Horizontal bar analysis: The above chart illustrates the strong dependence of cyclone dust collector efficacité sur le diamètre des particules. For 5 micron dust (typical of fine metallurgical fume), efficiency remains only 42% which is why a Chine Collecteur de poussière mécanique seul peut nécessiter un polissage par dépoussiéreur à manches. At 10 microns, efficiency rises to 70%, crossing the typical cutoff for pre-separation. Reaching 20 microns, the dust deputy cyclone captures 88% of material, significantly reducing downstream load. À 50 microns (par exemple, cendre grossière ou sable), le cyclone extractor atteint 97 %, ce qui en fait une solution autonome. These values come from particle size distribution tests conducted in coal chemical plants in Shanxi (2025). For optimal results, a meilleur dépoussiéreur cyclone from Jiangsu Shineng is custom-designed around specific dust PSD.
Un bien conçu dépoussiéreur industriel à cyclone balances collection efficiency and energy consumption. The following line chart shows pressure drop evolution across a typical cyclone collector corps à mesure que la vitesse du gaz augmente. Data from laboratory scale validated by CFD simulation (Journal of Aerosol Science, 2024).
Line graph interpretation: For a Chine Collecteur de poussière cyclonique , l'augmentation de la vitesse d'entrée de 10 m/s à 25 m/s augmente la chute de pression de 400 Pa à 1 650 Pa – suivant une relation quadratique (ΔP ∝ v²). The optimal operating zone for a cyclone dust extractor is typically between 16 and 20 m/s, achieving removal efficiency above 88% for 10-micron dust with moderate energy penalty (800-1200 Pa). Below 12 m/s, dust re-entrainment occurs, while above 22 m/s erosion of the cone accelerates and power costs increase sharply. Jiangsu Shineng’s dépoussiéreur industriel à cyclone designs incorporate wear-resistant liners for high-velocity metallurgical duties. For a 50,000 m³/h gas flow, choosing 18 m/s instead of 24 m/s reduces fan power consumption by 38% while maintaining 90% collection of medium particles.
Fournisseur de collecteur de poussière cyclone Jiangsu Shineng serves diverse sectors. The column chart below compares typical dust inlet concentration vs. outlet concentration for four major industries using a properly sized Chine Collecteur de poussière mécanique as pre-filter.
Column chart insights: The chart contrasts raw gas dust burden with cleaned gas after a high-efficiency dust deputy cyclone . In steelmaking (EAF off-gas), inlet dust concentration can reach 50 g/Nm³; a properly designed dépoussiéreur industriel à cyclone reduces it to ~5.8 g/Nm³, representing 88.4% mass removal . For cement kilns, the reduction is from 35 to 4.5 g/Nm³ (87% efficient). Power plants burning pulverized coal see an inlet of 18 g/Nm³ dropping to 2.1 g/Nm³ (efficiency 88.3%). Such performance proves why meilleur dépoussiéreur cyclone remains indispensable for pre-treatment. By lowering dust load, downstream bag filters extend their service life by up to 300% (field data from Jiangsu Shineng installation in Henan, 2025).
Le graphique radar ci-dessous évalue quatre critères clés : la tolérance à la température, le coût de maintenance, l'efficacité de la collecte des poussières fines (2 à 5 µm) et le coût en capital. Cyclone (blue) excels in high temp & low maintenance.
Radar chart interpretation: The radar compares a Chine Collecteur de poussière cyclonique (blue polygon) against a typical baghouse (red dashed). Le cyclone collector obtient un score maximum (10/10) sur la tolérance aux températures élevées (jusqu'à 450°C sans problème) et 9/10 sur un faible entretien car aucun sac filtrant ni jet pulsé n'est requis. Capital cost is significantly lower (8/10). For fine dust efficiency (2-5 µm), cyclones achieve only 3/10 while baghouses reach 9/10. However, as a Chine Collecteur de poussière mécanique used in conjunction with a baghouse, it reduces the load on expensive fine filters, optimizing overall plant operating cost. In metallurgical waste heat systems, a cyclone dust extractor from Jiangsu Shineng protects the downstream waste heat boiler from abrasive ash. Case study: a copper smelter in Yunnan installed our dépoussiéreur industriel à cyclone and reduced annual baghouse maintenance by 43%.
Therefore, selecting the right Fournisseur de collecteur de poussière cyclone ensures optimal geometry (inlet height, vortex finder diameter) for your PSD. Jiangsu Shineng combines CFD simulation with proprietary wear-resistant lining to deliver meilleur dépoussiéreur cyclone systems for harsh environments.
As an experienced Fournisseur de collecteur de poussière cyclone , Jiangsu Shineng provides full technical documentation including efficiency curves, pressure drop predictions, and 3D model. Pour chaque Chine Collecteur de poussière mécanique Sur demande, nous effectuons une analyse granulométrique pour garantir des performances de séparation répondant aux normes environnementales locales (généralement 50 mg/Nm³ de sortie pour le pré-dépoussiérage).
Optimum inlet velocity for a cyclone dust extractor is 16-20 m/s. Below 12 m/s, particle re-entrainment reduces efficiency; above 22 m/s, erosion and pressure drop increase dramatically. Jiangsu Shineng designs each unit for a specific velocity based on dust abrasivity.
Norme Chine Collecteur de poussière cyclonique is less effective for hygroscopic or sticky dust due to wall buildup. However, adding a liner or using a “dry cyclone” with thermal insulation prevents condensation. For high moisture (>15% RH), we recommend a pre-heater or alternative design.
“Dust deputy cyclone” typically refers to a small, high-efficiency clear plastic cyclone for workshop vacuums. Industrial counterparts from Cyclone Dust Collectou Supplier Jiangsu Shineng scale the same centrifugal principle for massive flow with thicker cone angles (12-15°). Both share no moving parts but industrial versions use heavy steel and achieve 95% for particles >15 µm.
For any further inquiry about meilleur dépoussiéreur cyclone intégration avec la récupération de chaleur résiduelle ou un processus chimique, contactez Jiangsu Shineng Chemical Equipment Co., Ltd. – votre partenaire fiable depuis 2005.
