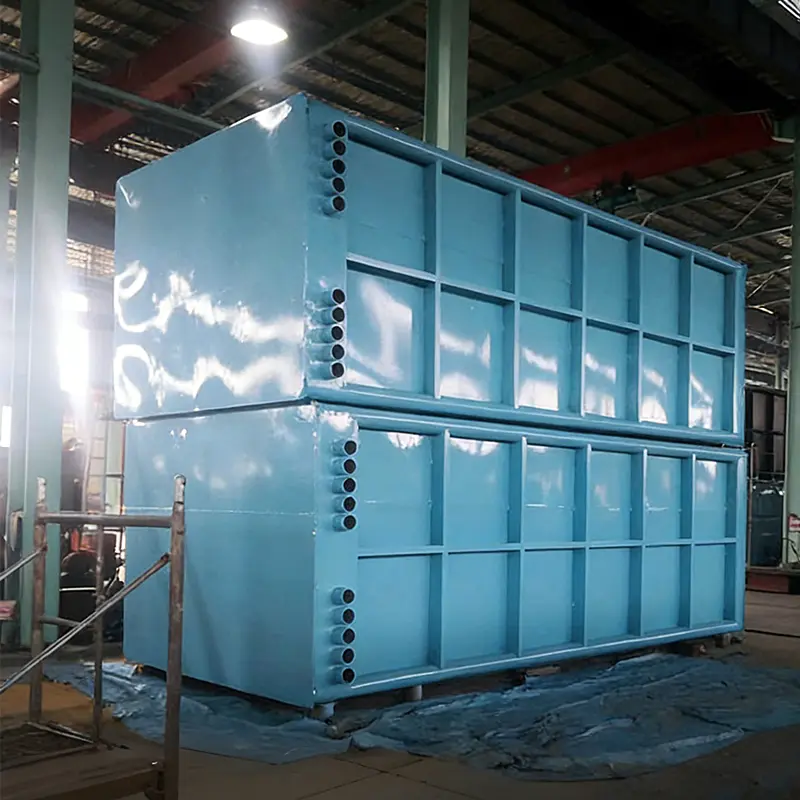

La chaudière de chaleur résiduelle de frittage sur le conduit de fumées principal est un dispositif d'économie d'énergie installé dans le conduit principal à l'extrémité arrière de la machine de frittage pour récupérer la chaleur résiduelle (300-450 ℃) des gaz de combustion à haute température générés pendant le frittage et la convertir en vapeur.
Chaudière à chaleur résiduaire pour gaz de combustion de four à coke
Échangeur de chaleur à calandre et à tubes
Chaudière à chaleur résiduelle avec refroidisseur circulaire fritté
Chaudière à chaleur résiduelle avec four à sole rotative
Vanne à vanne triple interconnectée à action rapide pour conduit de four à coke (temps d'ouverture <1 s)
Collecteur de poussière cyclonique
Une flaque d’eau sous le carter d’une chaudière industrielle est rarement un simple problème de plomberie. Sur une chaudière de chaleur résiduaire de gaz de combustion de four à coke de 60 t/h, l'eau apparaissant le long d'un joint de cuvelage indique généralement l'une des troi...
Read MoreFuite de la soupape de sécurité de la chaudière : la réponse courte avant les détails Si une soupape de sécurité de la chaudière fuit, traitez-la comme un défaut sur l'enceinte sous pression et non comme une nuisance ménagère. La vanne est la dernière barrière mécanique entre un fût...
Read MorePourquoi une chaudière PRV fuit : la conclusion d'abord A trois heures du matin, une flaque d'eau chaude s'étend sur le sol sous une chaudière qui fonctionnait parfaitement la veille. La réaction naturelle est de supposer que la vanne est défaillante et d’en commander un r...
Read MoreA Chaudière à chaleur résiduelle de frittage est un spécialiste chaudière de récupération de chaleur perdue conçu pour capter l'énergie thermique des gaz de combustion chauds générés lors du processus de frittage du minerai de fer dans les aciéries. Dans une machine de frittage typique, le lit de frittage produit des gaz d'échappement à 300°C à 450°C , tetis que le refroidisseur de frittage (évacuation du fritté chaud) libère de l'air à 350°C à 550°C . Un Frittage WHB récupère les deux sources de chaleur pour produire de la vapeur surchauffée destinée à la production d’électricité ou à l’utilisation de procédés. Selon le Rapport sur l'efficacité énergétique de l'industrie métallurgique chinoise 2023 , le frittage représente environ 10 à 15 % de la consommation énergétique totale d'une aciérie, et la récupération de la chaleur résiduelle peut capter 35 à 50 % de l'énergie thermique disponible . Pour une machine de frittage de 360 m², cela se traduit par une production de vapeur de 60 à 90 t/h, générant 8 à 12 MW d'électricité. L'énergie récupérée réduit considérablement l'empreinte carbone et les coûts d'exploitation de l'usine.
Le graphique à barres horizontales montre le potentiel de chaleur résiduelle des différentes zones de frittage par tonne de fritté produite. Le premier étage du refroidisseur de frittage fournit la chaleur récupérable la plus élevée à 0,45 GJ/t, suivi du deuxième étage à 0,35 GJ/t et des gaz résiduaires à 0,28 GJ/t. Un bien conçu Chaudière à chaleur résiduelle de frittage Le système peut récupérer jusqu'à 1,08 GJ par tonne de fritté, ce qui représente environ 45 % de la chaleur résiduelle totale disponible . Pour une aciérie produisant 4 millions de tonnes de fritté par an, cette récupération produit environ 4,32 millions de GJ d'énergie thermique, soit l'équivalent de 147 000 tonnes d'équivalent charbon. Cela réduit directement les émissions de CO₂ d’environ 390 000 tonnes par an. Le Machine de frittage WHB joue donc un rôle essentiel dans la production d’acier vert.
En tant que spécialiste Chaudière à chaleur résiduelle de frittage en Chine et Fabricant de machine de frittage WHB , Équipement chimique Cie., Ltd de Jiangsu Shineng. conçoit et fournit des systèmes complets de récupération de chaleur résiduelle pour les aciéries. Leur Aciérie WHB Les solutions intègrent des échangeurs de chaleur à tubes à ailettes, des systèmes de dépoussiérage et des conceptions anticorrosion pour les gaz de combustion de frittage à haute teneur en soufre.
A Chaudière de récupération de chaleur résiduelle de frittage se compose généralement de deux sections indépendantes de récupération de chaleur : une pour le refroidisseur du frittage (air chaud provenant de la décharge du frittage) et une pour les gaz d'échappement de la machine de frittage. Les gaz chauds à 350-550°C pénètrent dans la chaudière et s'écoulent à travers des faisceaux de tubes à ailettes, transférant la chaleur à l'eau/à la vapeur. Le système comprend un économiseur, un évaporateur, un surchauffeur et un tambour à vapeur. Une conception à circulation forcée ou à circulation naturelle est sélectionnée en fonction des exigences de température et de pression du gaz. Le Refroidisseur fritté WHB utilise souvent un circuit séparé pour éviter toute contamination croisée avec le gaz du brin.
Jiangsu Shineng Chaudière à chaleur résiduaire métallurgique les conceptions intègrent des tubes à ailettes autonettoyants et des systèmes de soufflage de suie pulsés pour gérer des charges de poussière élevées (jusqu'à 15 g/Nm³). Leur Système de récupération de chaleur résiduelle de frittage a été installé avec succès dans plusieurs usines de frittage de 300 à 500 m² à travers l'Asie, atteignant une disponibilité opérationnelle de plus de 95 %.
A Chaudière à chaleur résiduelle de frittage offre de multiples avantages : réduction de la consommation de carburant, diminution des émissions de CO₂ et amélioration de la rentabilité de l’usine. Le tableau ci-dessous compare les indicateurs clés de performance d'une aciérie avant et après l'installation d'un WHB sur sa ligne de frittage de 450 m².
| Paramètre | Avant WHB | Après l'installation de WHB | Changement |
|---|---|---|---|
| Consommation d'énergie du frittage (GJ/t) | 2.45 | 1.89 | -22,9% |
| Production d'électricité (kWh/t fritté) | 0 | 22.5 | 22,5 kWh/t |
| Réduction de CO₂ (tonnes/an) | ligne de base | 185 000 | équivalent à 40 000 voitures |
| Température des gaz d'échappement après le dépoussiéreur (°C) | ~210 | 145 | -65°C |
Le diagramme à colonnes montre la capacité potentielle de production d'électricité à partir de la récupération de la chaleur des déchets de frittage en fonction de la surface de la machine. Une ligne de frittage de 180 m² peut produire environ 3,2 MW d'électricité, tetis qu'une grande usine de 600 m² peut produire jusqu'à 15,2 MW. Pour chaque 100 m² de surface de frittage, environ 2,4 à 2,7 MW d'énergie peuvent être récupérés en utilisant un moderne Frittage WHB système. Cela se traduit par une production annuelle d'électricité de 25 000 à 120 000 MWh selon la taille de l'usine, couvrant 20 à 35 % de la propre consommation électrique de l'usine de frittage. L’énergie récupérée réduit les coûts d’achat de l’électricité et diminue l’intensité carbone globale de la production d’acier. De plus, Récupération de chaleur résiduelle dans les aciéries les systèmes sont souvent éligibles à des crédits carbone dans le cadre des cadres internationaux de réduction des émissions, offrant ainsi des rendements financiers supplémentaires.
Le graphique radar compare une conception WHB frittée conventionnelle avec la solution avancée de Jiangsu Shineng. Les conceptions conventionnelles obtiennent un score d'environ 65 à 70 dans des domaines clés tels que l'efficacité de la récupération de chaleur et la résistance à l'encrassement par la poussière. Shineng Chaudière à chaleur résiduelle de frittage obtient des scores supérieurs à 90 dans tous les paramètres, avec une résistance à l'encrassement par la poussière de 93 grâce à l'espacement optimisé des ailettes et aux systèmes automatisés de soufflage de suie par impulsion. La conception avancée améliore l'efficacité de la récupération de chaleur de 18 à 22 points de pourcentage. par rapport aux unités conventionnelles, ce qui se traduit directement par une production de vapeur supérieure de 25 à 30 % pour le même débit de gaz de combustion. De plus, l'utilisation de tubes à ailettes brasées à base de nickel (développés en interne) offre une résistance supérieure à la corrosion, même lors du frittage de minerais à haute teneur en soufre. En tant que Machine de frittage WHB Manufacturer avec près de deux décennies d'expérience, Jiangsu Shineng propose des produits personnalisés Chaudière à chaleur résiduaire métallurgique Supplier des solutions qui maximisent le retour sur investissement pour les producteurs d’acier.
Présentation de l'entreprise : Jiangsu Shineng Chemical Equipment Co., Ltd. Fabricant chinois d'unités de récupération des gaz de combustion et entreprise de systèmes de récupération de chaleur résiduelle , Jiangsu Shineng Chemical Equipment Co., Ltd, fondée en 2005, se spécialise dans la R&D et la fabrication de systèmes de récupération de chaleur résiduelle des gaz de combustion et d'équipements chimiques, possédant des capacités internes complètes allant du développement de caloducs et du brasage à base de nickel à la fabrication de récipients sous pression. Nos produits sont largement utilisés dans les industries de la chimie du charbon, de la métallurgie, de la production d'électricité et de l'ammoniac synthétique, et ont été exportés vers les marchés étrangers. En tant que leader Chaudière à chaleur résiduelle de frittage Supplier et Fabricant de machine de frittage WHB , Shineng fournit un WHB à économie d'énergie pour l'industrie sidérurgique solutions, de la conception et de la fabrication à la mise en service et au support après-vente.
Références : Feuille de route technologique du fer et de l’acier de l’AIE (2022) ; Rapport sur l'efficacité énergétique de l'industrie métallurgique chinoise 2023 ; Spécifications techniques GB/T 32960-2016 pour la récupération de chaleur résiduelle de la machine de frittage ; et Code de test de performance des chaudières de récupération de chaleur résiduelle ASME PTC 4.4-2021 .
