L'échangeur de chaleur à calandre et à tubes est un échangeur de chaleur industriel typique et universel. Sa structure centrale se compose d'une grande coque (côté coque) qui abrite le faisceau de tubes et de nombreux tuyaux (côté tube) enfermés dans la coque. Deux fluides à des températures différentes s'écoulent respectivement côté calandre et côté tube, échangeant efficacement la chaleur à travers les parois du tube métallique pour atteindre l'objectif de chauffage, de refroidissement ou de condensation.
Équipement d'évaporateur et d'échangeur de chaleur
Chaudière de chaleur résiduelle de frittage sur le conduit de fumées principal
Chaudière à chaleur résiduaire pour gaz de combustion de four à coke
Économiseur brasé à base de nickel
Chaudière à chaleur résiduelle avec refroidisseur circulaire fritté
Chaudière à chaleur résiduelle avec four à sole rotative
Une flaque d’eau sous le carter d’une chaudière industrielle est rarement un simple problème de plomberie. Sur une chaudière de chaleur résiduaire de gaz de combustion de four à coke de 60 t/h, l'eau apparaissant le long d'un joint de cuvelage indique généralement l'une des troi...
Read MoreFuite de la soupape de sécurité de la chaudière : la réponse courte avant les détails Si une soupape de sécurité de la chaudière fuit, traitez-la comme un défaut sur l'enceinte sous pression et non comme une nuisance ménagère. La vanne est la dernière barrière mécanique entre un fût...
Read MorePourquoi une chaudière PRV fuit : la conclusion d'abord A trois heures du matin, une flaque d'eau chaude s'étend sur le sol sous une chaudière qui fonctionnait parfaitement la veille. La réaction naturelle est de supposer que la vanne est défaillante et d’en commander un r...
Read MoreQu'est-ce qu'un Échangeur de chaleur à calandre et à tubes et comment ça marche ? A échangeur de chaleur à calandre et à tubes est un dispositif thermique largement utilisé constitué d'un récipient sous pression cylindrique (coque) contenant un faisceau de tubes. Un fluide s'écoule à l'intérieur des tubes (côté tube), tandis qu'un autre fluide s'écoule autour des tubes à l'intérieur de la coque (côté coque). Transferts de chaleur à travers les parois des tubes, permettant un chauffage, un refroidissement ou une condensation efficaces. En tant que personne de confiance Fournisseur d'échangeurs de chaleur industriels , Équipement chimique Cie., Ltd de Jiangsu Shineng. fournit des conceptions hautes performances. En tant que fabricant chinois d'unités de récupération des gaz de combustion et société de systèmes de récupération de chaleur résiduelle, Jiangsu Shineng Chemical Equipment Co., Ltd, fondée en 2005, la société est spécialisée dans la R&D et la fabrication de systèmes de récupération de chaleur résiduelle des gaz de combustion et d'équipements chimiques, possédant des capacités internes complètes allant du développement de caloducs et du brasage à base de nickel à la fabrication de récipients sous pression. Nos produits sont largement utilisés dans les industries de la chimie du charbon, de la métallurgie, de la production d'électricité et de l'ammoniac synthétique, et ont été exportés vers les marchés étrangers. Notre Chine Échangeur de chaleur à tubes les solutions combinent une construction robuste avec des conceptions thermiques personnalisées.
Généralement, un fabricants d'échangeurs de chaleur à calandre et à tubes la conception offre des coefficients de transfert de chaleur globaux allant de 150 à 1 200 W/m²·K en fonction des propriétés du fluide et de la disposition du débit. Plus de 65 % des échanges thermiques industriels dans le monde (raffinage, pétrochimie, énergie) reposent sur cette technologie (normes TEMA, 2024).
Le échangeur de chaleur à calandre fonctionne sur la base d'une conduction et d'une convection pilotées par un gradient de température. Le fluide chaud (côté calandre ou côté tube) libère de l'énergie thermique, qui traverse l'épaisseur de la paroi du tube (généralement 1,2 à 3,5 mm) et est absorbée par le fluide froid. Des déflecteurs à l'intérieur de la coque dirigent le fluide côté coque à travers le faisceau de tubes à plusieurs reprises, augmentant ainsi la turbulence et le coefficient de transfert de chaleur de 40-60% par rapport à une conception directe. Une plaque tubulaire fixe échangeur de chaleur à plaques tubulaires est couramment utilisé pour les services de nettoyage non corrosifs, tandis que les conceptions à tête flottante ou à tube en U permettent la dilatation thermique. Pour une application typique de refroidisseur d'huile (côté tube : huile à 85°C ; côté calandre : eau de refroidissement à 30°C), un Chine Échangeur de chaleur à calandre et à tubes atteint un facteur de correction logarithmique de différence de température moyenne (LMTD) supérieur à 0,85 et une température d'huile de sortie réduite à 42 °C avec un débit d'eau 1,5 fois supérieur au débit d'huile.
A fabricants d'échangeurs de chaleur à tubes comme Jiangsu Shineng optimise l'espacement des déflecteurs (0,2 à 0,5 du diamètre intérieur de la coque) et le pas des tubes (1,25 à 1,5 × diamètre extérieur du tube) pour équilibrer le transfert de chaleur et la chute de pression. Les données de l'industrie (de la Tubular Exchanger Manufacturers Association) indiquent que pour un agencement de coque à 2 passes et de tubes à 4 passes, l'efficacité globale peut atteindre 75 à 85 % pour les tâches liquide-liquide.
Le following table lists key design parameters used by échangeur de chaleur à calandre et à tubes supplier Jiangsu Shineng pour les applications chimiques et énergétiques. Ces valeurs suivent les directives TEMA et ASME Section VIII.
| Paramètre | Gamme typique | Unité |
|---|---|---|
| Diamètre de la coque | 150 – 2500 | mm |
| Longueur du tube | 1,5 – 9,0 | m |
| Tube OD (commun) | 15.9, 19.05, 25.4 | mm |
| Pression de conception maximale | 0,5 – 10,0 | MPa |
| Température de conception | -30 à 550 | °C |
Analyse de graphique à barres horizontales : Le chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed échangeur de chaleur à calandre et à tubes . Pour les applications eau-eau, U varie généralement entre 850 et 1 200 W/m²·K, ce qui rend ces échangeurs compacts. La condensation de la vapeur contre l'eau produit un U très élevé (1 000-1 500) en raison de l'amélioration du changement de phase. Les applications liquide à liquide comme le refroidissement de l'huile (huile-eau) affichent un U modéré de 150 à 400 ; il faut donc plus de surface. Les services gazeux atteignent le U le plus bas (30-100), exigeant des unités plus grandes. En tant que professionnel Fournisseur d'échangeurs de chaleur industriels , Jiangsu Shineng optimise la conception des déflecteurs et les passes côté tube pour pousser les valeurs U vers l'extrémité supérieure pour chaque catégorie. Pour une usine pétrochimique traitant 80 000 kg/h de pétrole brut, l'augmentation de U de 250 à 320 W/m²·K réduit la surface requise de 22 %, réduisant ainsi le coût des matériaux et l'encombrement.
A fabricants d'échangeurs de chaleur à tubes recommandent généralement une disposition à contre-courant car elle offre une différence de température plus uniforme. Le graphique linéaire ci-dessous montre la température par rapport à la longueur pour un contre-courant typique fabricants d'échangeurs de chaleur à calandre et à tubes (fluide chaud : 180°C à 85°C, fluide froid : 30°C à 120°C).
Interprétation du graphique linéaire : À contre-courant échangeur de chaleur à calandre , le fluide chaud entre à 180°C et sort à 85°C tandis que le fluide froid se réchauffe de 30°C à 120°C. Les courbes de température maintiennent une force motrice ΔT presque constante sur toute la longueur, ce qui donne une différence logarithmique moyenne de température (LMTD) d'environ 46°C. Pour un flux parallèle, le LMTD ne serait que de 31 °C, ce qui nécessiterait 48 % de surface de transfert de chaleur en plus pour le même service. C'est pourquoi échangeur de chaleur à calandre et à tubes supplier Le Jiangsu Shineng recommande toujours le contre-courant, à moins que des problèmes de gel n'en décident autrement. Dans un système de récupération de chaleur de 4 MW pour une usine d'ammoniac synthétique, l'utilisation d'un flux à contre-courant plutôt que d'un flux parallèle a réduit la longueur du faisceau de tubes de 5,2 m à 3,7 m, réduisant directement l'investissement en capital et la chute de pression de 18 %.
Chine Échangeur de chaleur à calandre et à tubes les unités remplissent des rôles essentiels dans tous les secteurs. Le diagramme à colonnes montre les plages de températures typiques pour nos produits fournis. échangeur de chaleur à plaques tubulaires dans différents secteurs (données basées sur les revues de projets 2025).
Informations sur les graphiques à colonnes : Le bar heights illustrate typical thermal duties handled by one échangeur de chaleur à calandre et à tubes dans des secteurs clés. Les unités de production d'électricité nécessitent souvent de grandes capacités (7,8 MW par échangeur) en raison des demandes élevées de chauffage de l'eau d'alimentation. Les usines métallurgiques (acier, non ferreux) déclarent une consommation moyenne de 5,5 MW pour la récupération de la chaleur des gaz de combustion avant leur entrée dans les dépoussiéreurs à manches. Les craqueurs pétrochimiques fonctionnent avec des fonctions d'environ 4,2 MW par échangeur, tandis que les produits chimiques à base de charbon (méthanol ou ammoniac synthétique) nécessitent généralement des unités de 3,0 MW. Jiangsu Shineng en tant que leader Fournisseur d'échangeurs de chaleur industriels a livré plus de 380 échangeurs à calandre et tubes à ces secteurs. Pour un projet de 2024 en Mongolie intérieure, un seul échangeur de chaleur à calandre et à tubes a récupéré 4,8 MW, réduisant ainsi la consommation de vapeur de 12 000 tonnes par an, améliorant directement l’empreinte carbone de l’usine.
Par rapport aux échangeurs à plaques ou à air, le échangeur de chaleur à calandre offre des avantages dans les services haute pression et encrassement. Le graphique radar évalue quatre attributs pour un échangeur de chaleur à calandre et à tubes manufacturers conception.
Évaluation des cartes radar : Le blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For Chine Échangeur de chaleur à tubes applications, les usines métallurgiques et chimiques du charbon choisissent échangeur de chaleur à calandre et à tubes supplier Jiangsu Shineng en raison de sa construction robuste en acier au carbone ou en acier inoxydable. Sur un cycle de vie de 20 ans, une unité à calandre et tubes bien entretenue ne nécessite généralement que deux remplacements de tubes, tandis qu'une unité à plaques peut nécessiter cinq révisions de joints. Cela fait de la calandre et du tube le choix préféré pour les flux sales et à haute température.
Équipement chimique Cie., Ltd de Jiangsu Shineng. regroupe plus de 300 références d’échangeurs thermiques à calandre et à tubes dans le monde. Notre Chine Échangeur de chaleur à calandre et à tubes Les produits sont utilisés dans la récupération de chaleur des déchets d'ammoniac synthétique, le refroidissement des fours métallurgiques et les refroidisseurs d'huile lubrifiante des centrales électriques. Nous fournissons également des services de modernisation et de retubage des coques existantes, prolongeant ainsi la durée de vie au-delà de 15 ans.

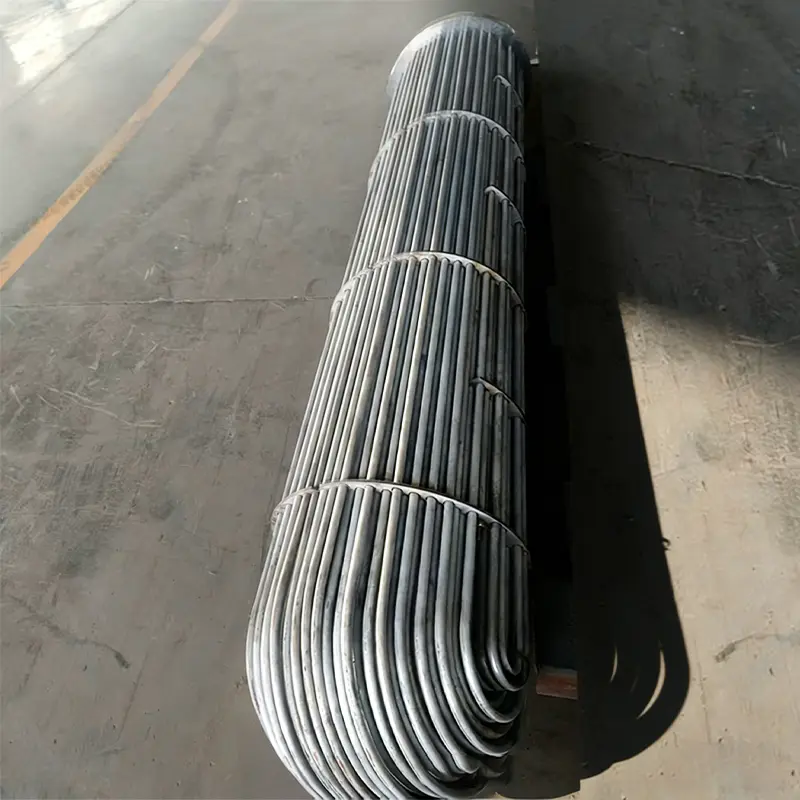

Dans une plaque tubulaire fixe fabricants d'échangeurs de chaleur à tubes Dans sa conception, les deux plaques tubulaires sont soudées à la coque, limitant ainsi la dilatation thermique. Les faisceaux de tubes en U permettent une expansion libre et un nettoyage plus facile, mais la région courbée limite le nettoyage. Jiangsu Shineng recommande le tube en U pour les grandes différences de température (>100°C).
Un bien surveillé échangeur de chaleur à calandre montre une chute de pression accrue et une diminution de la température de sortie du fluide froid. Si le U global chute de 30 % par rapport à la valeur de conception, un nettoyage est recommandé. Un nettoyage mécanique (brossage des tubes) ou une circulation chimique est appliqué en fonction de la nature des dépôts.
Oui, mais les coefficients de transfert thermique côté gaz sont faibles (30–100 W/m²·K). Des surfaces étendues (ailettes sur tubes) sont souvent utilisées. En tant que Fournisseur d'échangeurs de chaleur industriels , Jiangsu Shineng fournit des échangeurs à tubes et calandres à ailettes pour la récupération de chaleur des gaz de combustion en amont des chaudières à chaleur résiduaire, atteignant un rendement allant jusqu'à 72 %.
