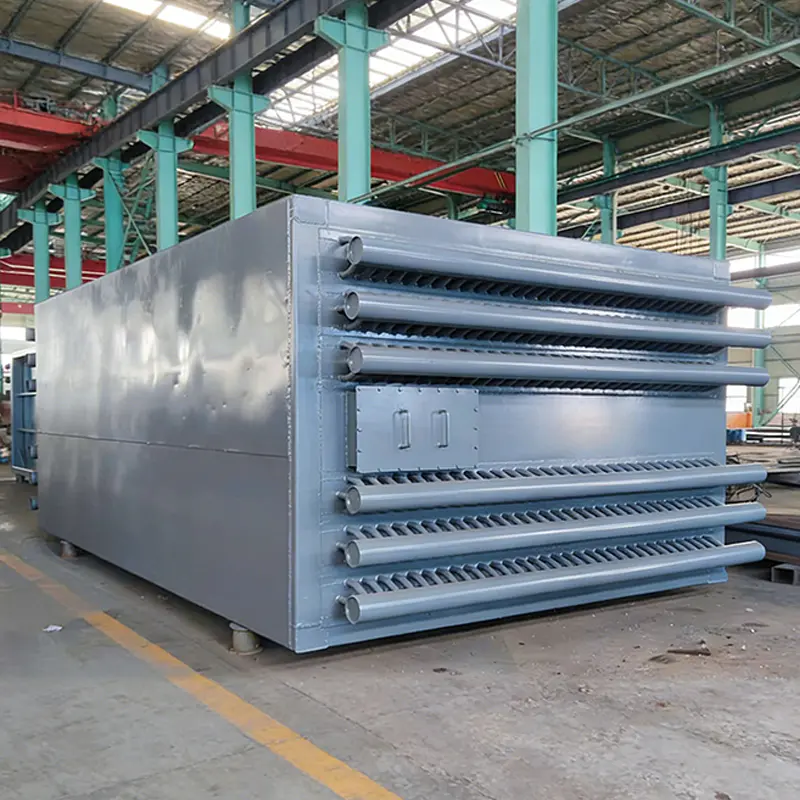

Dans le domaine des équipements de procédés industriels, les réservoirs et colonnes de stockage sont des dispositifs essentiels pour le stockage et la séparation/purification des matériaux. Contrairement aux conteneurs ou réacteurs à fonction unique, cette combinaison de produits est conçue pour des opérations industrielles continues à grande échelle. Les réservoirs de stockage se concentrent principalement sur le stockage statique des matériaux, garantissant un approvisionnement stable et un équilibre de qualité des matières premières, des produits intermédiaires ou des produits finis. Leur conception met l’accent sur la capacité, l’isolement et la stabilité à long terme. Les colonnes, quant à elles, représentent des processus de séparation dynamique efficaces, largement utilisés dans les opérations de transfert de masse telles que la distillation, l’absorption et l’extraction. Ils permettent une séparation des composants de haute pureté grâce à des composants internes de colonne sophistiqués. L’avantage des réservoirs et colonnes de stockage réside dans leurs capacités de travail collaboratif, formant une chaîne de processus complète depuis la réception des matières premières jusqu’à la purification du produit. Cette division spécialisée de la conception du travail entraîne des différences significatives en termes de débit, d'efficacité des processus et d'intégration de l'automatisation du système par rapport aux équipements à usage général, ce qui les rend adaptés aux scénarios de production nécessitant une fiabilité élevée et un contrôle précis des processus.
Échangeur de chaleur à calandre et à tubes
Chaudière de chaleur résiduelle de frittage sur le conduit de fumées principal
Chaudière à chaleur résiduaire pour gaz de combustion de four à coke
Économiseur brasé à base de nickel
Chaudière à chaleur résiduelle avec refroidisseur circulaire fritté
Chaudière à chaleur résiduelle avec four à sole rotative
Une flaque d’eau sous le carter d’une chaudière industrielle est rarement un simple problème de plomberie. Sur une chaudière de chaleur résiduaire de gaz de combustion de four à coke de 60 t/h, l'eau apparaissant le long d'un joint de cuvelage indique généralement l'une des troi...
Read MoreFuite de la soupape de sécurité de la chaudière : la réponse courte avant les détails Si une soupape de sécurité de la chaudière fuit, traitez-la comme un défaut sur l'enceinte sous pression et non comme une nuisance ménagère. La vanne est la dernière barrière mécanique entre un fût...
Read MorePourquoi une chaudière PRV fuit : la conclusion d'abord A trois heures du matin, une flaque d'eau chaude s'étend sur le sol sous une chaudière qui fonctionnait parfaitement la veille. La réaction naturelle est de supposer que la vanne est défaillante et d’en commander un r...
Read MoreQu'est-ce qu'un échangeur de chaleur par évaporateur et comment fonctionne-t-il ? Un échangeur de chaleur d'évaporateur est un dispositif thermique spécialisé qui absorbe la chaleur d'un milieu environnant (liquide, air ou flux de procédé) pour vaporiser un réfrigérant ou un fluide de procédé. Contrairement aux échangeurs de chaleur standards qui maintiennent un flux monophasique, le échangeur de chaleur d'évaporateur induit intentionnellement un changement de phase du liquide à la vapeur, offrant une capacité de refroidissement intense. Les évaporateurs industriels typiques atteignent des valeurs de flux thermique comprises entre 15 à 40 kW/m² en fonction du régime d'ébullition. En tant que leader Équipement d’évaporateur et d’échangeur de chaleur fournisseur, Équipement chimique Cie., Ltd de Jiangsu Shineng. propose des solutions performantes. En tant que fabricant chinois d'unités de récupération des gaz de combustion et société de systèmes de récupération de chaleur résiduelle, Jiangsu Shineng Chemical Equipment Co., Ltd, fondée en 2005, la société est spécialisée dans la R&D et la fabrication de systèmes de récupération de chaleur résiduelle des gaz de combustion et d'équipements chimiques, possédant des capacités internes complètes allant du développement de caloducs et du brasage à base de nickel à la fabrication de récipients sous pression. Nos produits sont largement utilisés dans les industries de la chimie du charbon, de la métallurgie, de la production d'électricité et de l'ammoniac synthétique, et ont été exportés vers les marchés étrangers. Notre expertise en tant que Fabricant d’équipement d’évaporateur garantit une fiabilité Évaporateur industriel systèmes pour des conditions de processus exigeantes.
Dans un évaporateur à film tombant typique utilisé dans les usines chimiques, le coefficient de transfert de chaleur global (U) varie de 800 à 2 500 W/m²·K pour les solutions à base d'eau bouillante, ce qui est 3 à 4 fois plus élevé que les échangeurs de chaleur sensibles en raison du transfert de chaleur latente. Selon le Manuel des évaporateurs industriels 2025 (IChemE), environ 72 % de toutes les tâches liées aux évaporateurs dans le monde sont assurées par des appareils à coque et tube ou à plaques. échangeur de chaleur d'évaporateur dessins.
Le échangeur de chaleur d'évaporateur fonctionne en recevant une alimentation liquide chaude d’un côté tandis qu’un réfrigérant plus froid ou un fluide secondaire s’écoule de l’autre côté. Le transfert de chaleur amène le fluide du procédé à atteindre son point d’ébullition, générant des bulles de vapeur. La chaleur latente de vaporisation (pour l'eau, environ 2 260 kJ/kg) absorbe une énergie thermique importante, produisant un fort effet de refroidissement. Pour Équipement d'échangeur de chaleur en Chine utilisé en réfrigération, le réfrigérant à l'intérieur des tubes bout entre -5°C et 10°C, refroidissant la saumure ou l'eau environnante. Dans l'industrie Évaporateur de processus Dans des applications telles que la concentration de la liqueur noire dans les usines de pâte à papier, la vapeur se condense à l'extérieur des tubes tandis que la liqueur bout à l'intérieur, atteignant des taux de vaporisation de 15 à 30 tonnes par heure et par unité. Un bien conçu échangeurs de chaleur sur mesure La solution de Jiangsu Shineng peut atteindre une température aussi basse que 3 à 5°C, réduisant considérablement la consommation d'énergie.
Il existe trois régimes d'ébullition clés : l'ébullition nucléée (la plus efficace), la transition et l'ébullition pelliculaire. Pour un typique Fournisseur d'échangeurs de chaleur conception, le régime d'ébullition nucléée fournit des coefficients de transfert de chaleur allant jusqu'à 5 000 W/m²·K avec une surchauffe de paroi modérée (5-15°C). Le flux thermique critique (CHF) pour l'eau à pression atmosphérique est d'environ 1,0 MW/m² ; le dépassement conduit à l’épuisement professionnel.
Différentes configurations d'évaporateur offrent différents coefficients de transfert de chaleur et conviennent aux services d'encrassement. Le tableau ci-dessous résume les types courants fournis par Fabricant d’équipement d’évaporateur Jiangsu Shineng.
| Type d'évaporateur | Valeur U (W/m²·K) | Application typique |
|---|---|---|
| Évaporateur à film tombant | 1200 – 2500 | Liquides sensibles à la chaleur, concentration du jus |
| Circulation Forcée | 600 – 1200 | Fluides cristallisants et détartrants |
| Coquille et tube inondés | 800 – 1500 | Refroidisseurs réfrigérants, grand échangeur de chaleur |
| Évaporateur à plaques | 1500 – 3500 | Fonctions compactes, faible encrassement |
Analyse des barres horizontales : Ce tableau compare les valeurs U typiques pour différents Équipement d’évaporateur et d’échangeur de chaleur dessins. Falling film evaporators achieve 1200-2500 W/m²·K, making them the preferred choice for Évaporateur industriel systèmes dans les usines de sucre et de concentration de produits chimiques. Les types à circulation forcée, bien que inférieurs (600-1 200), gèrent les fluides calcaires de manière fiable. Les conceptions à coque et tube inondés (800-1 500) servent de grand échangeur de chaleur unités de réfrigération et CVC. Les évaporateurs à plaques affichent le U le plus élevé (1 500-3 500) en raison d'une turbulence accrue, idéale pour les services propres. En tant que Fabricant d'échangeurs de chaleur personnalisés , Jiangsu Shineng sélectionne le type optimal en fonction des propriétés du fluide, de sa tendance à l'encrassement et du taux de vaporisation. Dans un récent projet de concentré laitier, le passage d'une circulation forcée à un évaporateur à film tombant a réduit la surface de transfert de chaleur de 34 % et la consommation de vapeur de 18 %.
Dans un échangeur de chaleur d'évaporateur , le transfert de chaleur est directement lié à la différence de température entre la surface chauffante et le fluide bouillant. Le graphique ci-dessous montre la courbe d'ébullition typique des fluides à base d'eau, basée sur les données classiques de Nukiyama (1934, vérifiées par corrélation de Rohsenow).
Interprétation du graphique linéaire : Cette courbe révèle les trois régimes d'ébullition dans un échangeur de chaleur d'évaporateur . À faible surchauffe (inférieure à 5K), la convection naturelle domine avec un flux thermique modeste (5-20 kW/m²). L'ébullition nucléée (surchauffe de 5K à 15K) donne les coefficients de transfert thermique les plus élevés : le flux thermique augmente considérablement de 20 kW/m² jusqu'au flux thermique critique (CHF) d'environ 1 100 kW/m² pour l'eau. Pour un Fournisseur d'équipement d'échangeur de chaleur comme Jiangsu Shineng, la conception dans le cadre d'une ébullition nucléée garantit une efficacité maximale et empêche l'épuisement des tubes. Le point CHF marque la transition vers l'ébullition en film, où une couverture de vapeur réduit considérablement le transfert de chaleur et risque d'endommager l'équipement. Real-world Évaporateur de processus les unités fonctionnent généralement à 15-30% de CHF pour un fonctionnement en toute sécurité. Pour les fluides organiques (par exemple, l'ammoniac), les valeurs CHF varient de 300 à 600 kW/m² – données essentielles pour échangeurs de chaleur sur mesure in refrigeration.
En tant que leader Fabricant d’équipement d’évaporateur , Jiangsu Shineng fournit Évaporateur industriel systèmes dans plusieurs secteurs. Le diagramme à colonnes montre la capacité typique d'évaporation de l'eau (tonnes par heure) par personne. large heat exchanger unité.
Column chart insights: Différentes industries nécessitent des capacités d’évaporation distinctes. Le secteur des pâtes et papiers utilise le plus grand Évaporateur industriel Equipment – jusqu'à 24 tonnes/heure d'eau évaporée en concentrant la liqueur noire. Les usines chimiques (évaporateurs pour la récupération du sel) traitent généralement 12,5 t/h par unité. La transformation agroalimentaire et laitière utilise des capacités modérées autour de 8,5 t/h en raison de produits sensibles à la chaleur. Les évaporateurs pharmaceutiques ont tendance à être plus petits (5,2 t/h) mais nécessitent échangeurs de chaleur sur mesure with sanitary finishes. Pour un projet récent au Shandong, Jiangsu Shineng a fourni une circulation forcée Équipement d’évaporateur et d’échangeur de chaleur pour une usine de carbonate de sodium, évaporant 18 tonnes d'eau par heure avec une économie de vapeur de 0,85 (simple effet). L'unité a fonctionné pendant 18 mois avec une dégradation des performances inférieure à 2 %.
Lors de la sélection heat exchanger companies , les ingénieurs comparent les conceptions d'évaporateurs en fonction de cinq critères. Le radar ci-dessous compare l'évaporateur à calandre (Jiangsu Shineng) et l'évaporateur à plaques.
Radar chart assessment: Le shell-and-tube échangeur de chaleur d'évaporateur (polygone bleu) excelle en termes de capacité de pression (jusqu'à 4,0 MPa), de tolérance à l'encrassement et de flexibilité de nettoyage : les faisceaux de tubes peuvent être nettoyés mécaniquement. Les évaporateurs à plaques (en pointillés rouges) offrent un encombrement plus réduit et un coût initial inférieur, mais sont limités à des pressions plus basses (1,0-1,6 MPa) et moins tolérants à l'échelle. Pour Équipement d'échangeur de chaleur en Chine dans les services chimiques très encrassants (par exemple, concentration de saumure), Jiangsu Shineng recommande les évaporateurs à calandre et tubes. Pour les services propres dans les applications alimentaires ou pharmaceutiques où échangeurs de chaleur sur mesure Si la compacité est essentielle, les évaporateurs à plaques conviennent. En tant que gamme complète Fournisseur d'échangeurs de chaleur , nous fournissons les deux types. Sur 10 ans de fonctionnement, un évaporateur à calandre et tube nécessite généralement deux cycles de nettoyage par an contre quatre pour une unité à plaques, ce qui réduit le coût total de possession de 25 % pour les services d'encrassement.
Notre Équipement d’évaporateur et d’échangeur de chaleur est conforme aux normes ASME, GB150 et PED. Nous proposons un accompagnement clé en main depuis la conception thermique (logiciel HTRI) jusqu'à la mise en service, garantissant une économie de vapeur et une concentration de produit optimales.
Un échangeur de chaleur standard transfère la chaleur sensible sans changement de phase, tandis qu'un échangeur de chaleur d'évaporateur induit une ébullition/vaporisation. Ce transfert de chaleur latente fournit des coefficients de transfert de chaleur et une fonction de refroidissement par unité de surface beaucoup plus élevés. Typique Évaporateur industriel les unités ont des valeurs U 3 à 5 fois supérieures à celles des échangeurs liquide-liquide.
L'encrassement est minimisé par une conception de vitesse appropriée (1,5 à 3 m/s dans les tubes), un nettoyage CIP périodique et la sélection du type d'évaporateur approprié (film tombant pour une circulation forcée sensible à la chaleur pour les fluides calcaires). Entreprises d'échangeurs de chaleur comme Jiangsu Shineng, offrent des marges de surdimensionnement de 15 à 25 % pour maintenir les performances entre les intervalles de nettoyage.
L’économie de vapeur (kg d’eau évaporée par kg de vapeur consommée) est une mesure essentielle. Les évaporateurs à simple effet réalisent une économie de 0,7 à 0,9 ; les systèmes multi-effets (3-7 effets) atteignent 2,5 à 5,0. En tant que Fabricant d'échangeurs de chaleur personnalisés , Jiangsu Shineng conçoit des trains MEE (Multiple Effect Evaporator) améliorant l'efficacité énergétique de 40 à 60 % par rapport aux unités à simple effet.
