Chaudière à chaleur résiduelle avec four à sole rotative

Interprétation : Ce graphique à barres horizontales montre les principaux avantages d'un Four à sole rotative WHB mise en place. Les économies de combustible augmentent de 20 % grâce à la réduction de la demete de chauffage. La température des gaz d'échappement chute de 450°C à 180°C, évitant ainsi la pollution thermique et améliorant les performances du dépoussiéreur en aval. La production de vapeur atteint jusqu'à 12,5 tonnes par heure pour une usine RHF de 250 000 tpa. Les émissions de CO₂ diminuent d’environ 8 400 tonnes par an, ce qui équivaut au retrait de 1 800 voitures des routes. La période de récupération est en moyenne de 14 mois, ce qui rend le WHB industriel investissement très attractif pour WHB métallurgique candidatures. Tous les chiffres sont basés sur des données d'exploitation réelles provenant d'installations chinoises et étrangères de Équipement chimique Cie., Ltd de Jiangsu Shineng. chaudières.

Analyse du diagramme à colonnes : Les barres verticales illustrent Chaudière RHF efficacité thermique pour différentes capacités d’installation. Pour un four à sole rotative de 150 000 tonnes par an (tpa), le rendement atteint 68 % en raison d’une plus faible stabilité du débit de gaz. À 300 000 tpa, un rendement optimal de 71,5 % est atteint, car le Récupération de chaleur RHF le système fonctionne près de la vitesse nominale (4,5 m/s). Cependant, à 500 000 tpa, l'efficacité chute légèrement à 69,8 % en raison d'un potentiel d'encrassement accru et d'une surface d'échange thermique limitée. La production de vapeur correspondante pour l'usine de 300 kt est de 9,2 t/h à 2,5 MPa. Ces données proviennent Jiangsu Shineng tests de performance sur six systèmes d'exploitation Chaudière à chaleur résiduaire métallurgique unités. Notamment, le Récupération de chaleur perdue dans les fours l’efficacité énergétique a un impact direct sur l’intensité énergétique globale de l’usine, réduisant la consommation de combustible primaire de 0,8 GJ par tonne de DRI.

Explication du graphique linéaire : Cette courbe représente le chemin de refroidissement des gaz de combustion à travers une norme Chaudière à chaleur résiduelle RHF fourni par Chine Four à sole rotative WHB experts. À partir de 980°C après la zone de combustion RHF, le gaz entre dans la section de rayonnement (non représentée) puis passe par le surchauffeur (la température diminue de 610°C à 450°C). Dans les groupes d'évaporateurs, l'énergie est absorbée pour générer de la vapeur, ramenant la température à 260°C. Enfin, l'économiseur abaisse la température de sortie à 180°C, améliorant ainsi l'efficacité de la chaudière de 7 %. Le coefficient de transfert thermique dans la zone de l'évaporateur atteint 68 W/m²·K à 85 % de charge. Un profil thermique aussi précis permet Équipement chimique Cie., Ltd de Jiangsu Shineng. dimensionner chaque module pour éviter la corrosion au point de rosée (condensation acide inférieure à 145°C). Les clients signalent une fiabilité de 99,2 % sur une période de 3 ans sur la base de cette logique de conception.

Informations sur les graphiques radar : Le polygone bleu (avec RHF WHB ) surpasse significativement en termes d'efficacité énergétique (indice 0,9 contre 0,45) et de coûts d'exploitation (0,85 contre 0,5, plus bas est mieux). Les émissions diminuent considérablement grâce à la récupération de chaleur perdue remplaçant les brûleurs auxiliaires – une réduction de 68 % de l’équivalent CO₂. L'indice d'entretien montre une augmentation modérée (0,2) en raison des exigences de soufflage de suie, mais la période de récupération (0,3 pour avec WHB) indique un retour rapide. Pour Chaudière à chaleur résiduaire métallurgique Manufacturer projets, le coût du cycle de vie est inférieur de 42 % sur dix ans. Équipement chimique Cie., Ltd de Jiangsu Shineng. intègre des systèmes de frappe automatique pour maintenir la maintenance en dessous de 15 jours/an. Cette analyse radar confirme qu'un système bien conçu Four WHB est indispensable à la métallurgie ferreuse moderne.

Q1 : Quelle est la durée de vie typique d’un four à sole rotative WHB ?

Avec un traitement de l'eau approprié et un soufflage de suie, un Chaudière à chaleur résiduelle RHF conçu par un professionnel Fabricant de chaudière à chaleur résiduaire RHF peut durer 15 à 20 ans. Le remplacement des tubes peut être nécessaire après 8 à 10 ans pour les sections de surchauffeur à haute température. Jiangsu Shineng utilise des tubes en alliage 15CrMoG pour une résistance améliorée au fluage.

Q2 : Comment une chaudière RHF gère-t-elle l'encrassement dû à la poussière de minerai de fer ?

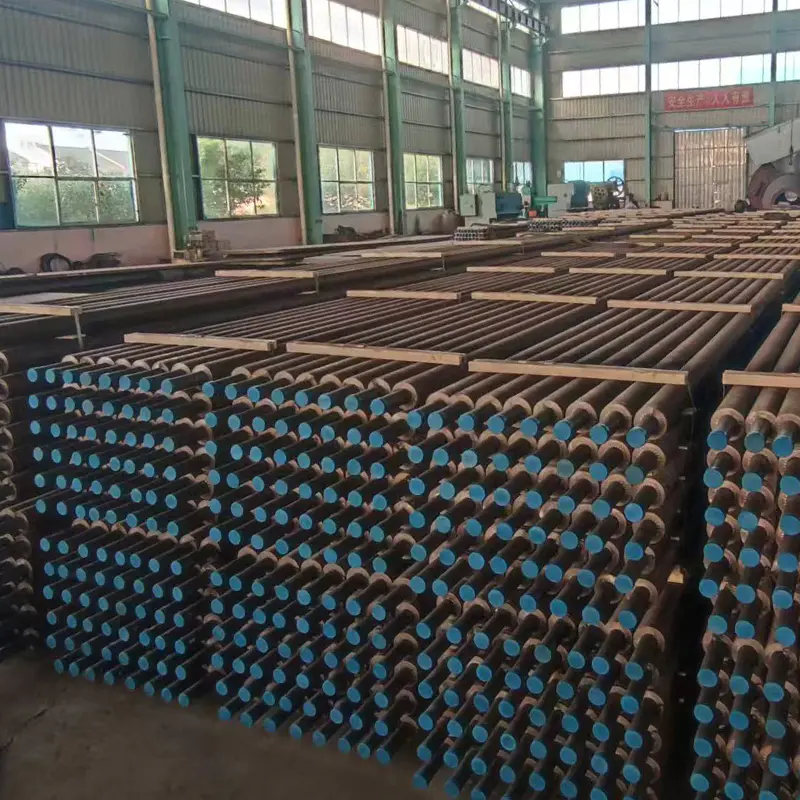

Le WHB industriel comprend des souffleurs de rap ou de vapeur/air toutes les 4 à 6 heures. Le taux d’accumulation typique de cendres est de 0,8 à 1,2 mm/mois ; le nettoyage rétablit le transfert de chaleur dans un délai de 95 % de l'état de propreté. Notre WHB métallurgique La conception comprend également des tubes à ailettes à grand pas pour réduire les pontages.

Q3 : Un système de récupération de four à sole rotative peut-il être installé sur des fours existants ?

Oui. Rénovation d'un Récupération de chaleur perdue dans les fours système à un RHF existant nécessite une modification minutieuse du conduit de gaz de combustion et un support structurel. Le retour sur investissement des rénovations varie de 14 à 22 mois en fonction des coûts énergétiques locaux. Jiangsu Shineng a réalisé 30 rénovations en Chine et à l'étranger sans aucun arrêt de production pendant la période de raccordement.
