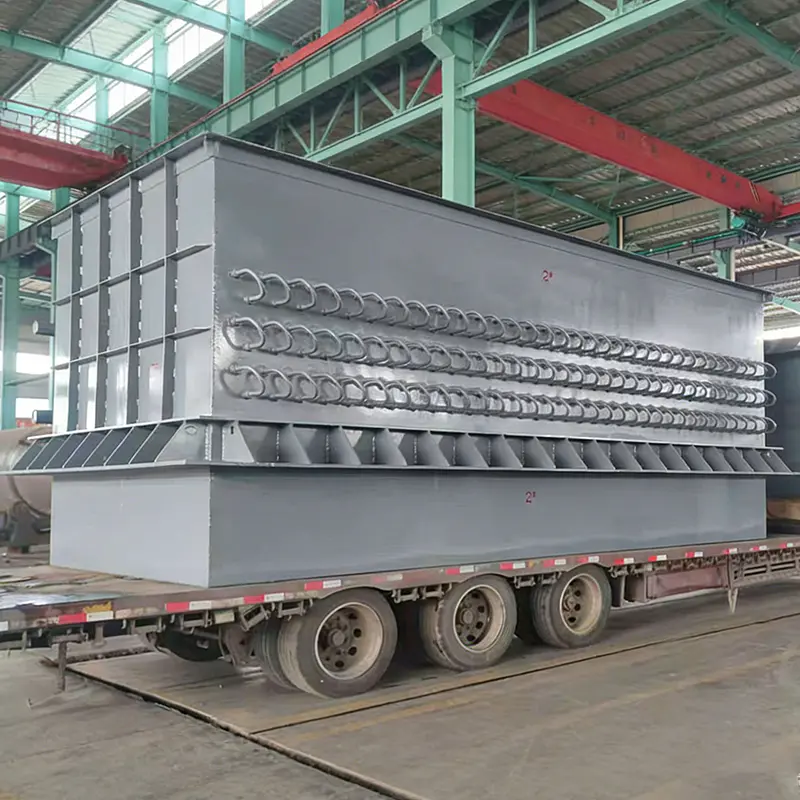

Le régénérateur de four sous vide Pre-RH est un dispositif d'économie d'énergie clé utilisé dans le processus de raffinage RH de la fusion de l'acier pour récupérer et utiliser la chaleur résiduelle du réservoir sous vide. En récupérant efficacement l'énorme quantité de chaleur perdue lors du fonctionnement intermittent du réservoir à vide, il fournit un soutien technologique crucial pour améliorer l'efficacité énergétique et réduire les émissions environnementales dans la production d'acier.
Chaudière de chaleur résiduelle de frittage sur le conduit de fumées principal
Chaudière à chaleur résiduaire pour gaz de combustion de four à coke
Équipement d'évaporateur et d'échangeur de chaleur
Échangeur de chaleur à calandre et à tubes
Vanne à vanne triple interconnectée à action rapide pour conduit de four à coke (temps d'ouverture <1 s)
Économiseur brasé à base de nickel
Une flaque d’eau sous le carter d’une chaudière industrielle est rarement un simple problème de plomberie. Sur une chaudière de chaleur résiduaire de gaz de combustion de four à coke de 60 t/h, l'eau apparaissant le long d'un joint de cuvelage indique généralement l'une des troi...
Read MoreFuite de la soupape de sécurité de la chaudière : la réponse courte avant les détails Si une soupape de sécurité de la chaudière fuit, traitez-la comme un défaut sur l'enceinte sous pression et non comme une nuisance ménagère. La vanne est la dernière barrière mécanique entre un fût...
Read MorePourquoi une chaudière PRV fuit : la conclusion d'abord A trois heures du matin, une flaque d'eau chaude s'étend sur le sol sous une chaudière qui fonctionnait parfaitement la veille. La réaction naturelle est de supposer que la vanne est défaillante et d’en commander un r...
Read MoreQu'est-ce qu'un régénérateur de four sous vide ? A régénérateur de four sous vide est un dispositif de récupération d'énergie thermique à haut rendement utilisé dans les processus de fusion d'acier et de métallurgie sous vide, en particulier le cycle d'affinage RH (Ruhrstahl-Heraeus). Le régénérateur de four sous vide pré-RH capte et stocke la chaleur perdue des gaz de combustion intermittents à haute température (généralement dépassant 1 100 °C) libérés pendant le fonctionnement du réservoir à vide. Utilisant des régénérateurs en céramique ou en nid d'abeilles, le système alterne entre les cycles d'absorption et de libération de chaleur, préchauffant l'air de combustion à une température proche du four (jusqu'à 1 000 °C) et réduisant la température des gaz d'échappement en dessous de 150 °C. En tant que Régénérateur de four sous vide en Chine spécialiste, Équipement chimique Cie., Ltd de Jiangsu Shineng. propose des systèmes de brûleurs régénératifs avancés. En tant que fabricant chinois d'unités de récupération des gaz de combustion et société de systèmes de récupération de chaleur résiduelle, Jiangsu Shineng Chemical Equipment Co., Ltd, fondée en 2005, la société est spécialisée dans la R&D et la fabrication de systèmes de récupération de chaleur résiduelle des gaz de combustion et d'équipements chimiques, possédant des capacités internes complètes allant du développement de caloducs et du brasage à base de nickel à la fabrication de récipients sous pression. Nos produits sont largement utilisés dans les industries de la chimie du charbon, de la métallurgie, de la production d'électricité et de l'ammoniac synthétique, et ont été exportés vers les marchés étrangers. En tant que personne de confiance fournisseur de régénérateur de four sous vide et fabricant de régénérateur de fusion d'acier , Jiangsu Shineng aide les aciéries à réaliser des économies d'énergie de 25 à 35 % dans les processus de raffinage RH.
L'industrie sidérurgique mondiale émet environ 3,4 gigatonnes de CO₂ par an ; la récupération de la chaleur résiduelle des fours sous vide peut réduire ce phénomène jusqu'à 8 %. Une unité de dégazage RH typique traite 200 à 300 tonnes d'acier liquide par lot, la perte de chaleur des gaz de combustion représentant 12 à 18 % de l'apport énergétique total. Le Régénérateur de four sous vide pré-RH en Chine relève ce défi grâce à une technologie de combustion à haute température et à faible teneur en oxygène.
Le régénérateur de four sous vide fonctionne sur un cycle alterné à deux chambres utilisant des régénérateurs appariés (sphères en céramique, blocs en nid d'abeilles ou garnissage structuré). Pendant le cycle de régénération , les gaz de combustion à haute température (1 100-1 250 °C) provenant du réservoir à vide droit sont aspirés à travers le régénérateur A par un ventilateur à tirage induit. Lorsque le gaz traverse le média du régénérateur (surface spécifique de 300 à 600 m²/m³), un transfert de chaleur par convection se produit, augmentant la température du média tout en refroidissant les gaz de combustion en dessous de 150°C. Ce gaz refroidi est ensuite évacué vers la cheminée. Après une courte période (généralement 30 à 60 secondes), une vanne d'inversion avancée change le sens du flux : l'air de combustion entre désormais par le régénérateur A, absorbant la chaleur stockée et atteignant des températures de préchauffage de 950 à 1 050 °C. Simultanément, les gaz de combustion traversent le régénérateur B et le réchauffent pour le cycle suivant. Le régénérateur de four sous vide pré-RH atteint une efficacité de récupération de chaleur dépassant 90% , avec des températures de sortie des fumées constamment inférieures à 150°C (souvent 90-120°C). La durée d'un cycle complet varie de 45 à 120 secondes selon la capacité du régénérateur et le niveau de préchauffage souhaité.
Pour un dégazeur RH de 210 tonnes, le passage de la combustion à air froid au préchauffage régénératif réduit la consommation de gaz naturel de 2,8 m³ par tonne d'acier, soit l'équivalent de 58 800 m³ par an pour une ligne de production de 300 000 tonnes. Le Jiangsu Shineng Régénérateur de four sous vide en Chine intègre des céramiques résistantes aux hautes températures (teneur en Al₂O₃ >95 %) et des matériaux résistants aux chocs thermiques, garantissant un fonctionnement stable à des températures de four de 1 300 °C.
Le table below compares key performance indicators between a conventional recuperator and a modern régénérateur de four sous vide tel que fourni par Jiangsu Shineng. Données basées sur les opérations de raffinage RH (références industrielles 2025).
| Paramètre | Récupérateur conventionnel | Régénérateur de four sous vide |
|---|---|---|
| Efficacité de récupération de chaleur (%) | 40 – 60% | 88 – 95 % |
| Température de préchauffage de l'air (°C) | 300 – 500 | 950 – 1050 |
| Température de sortie des gaz d'échappement (°C) | 350 – 550 | 90 – 140 |
| Économies de carburant par rapport à l'air froid (%) | 15 – 22% | 28 – 40 % |
Analyse des barres horizontales : Le chart illustrates the significant performance advantage of the régénérateur de four sous vide par rapport aux récupérateurs conventionnels. Les récupérateurs stetard n'atteignent qu'une récupération de chaleur de 40 à 60 % en raison de leur surface de transfert de chaleur limitée et de leur conception à passage unique. En revanche, le régénérateur de four sous vide pré-RH permet une récupération de 88 à 95 %, ce qui signifie que presque toute la chaleur perdue des gaz de combustion est réutilisée. Pour un dégazeur RH typique de 210 tonnes consommant 12 000 m³ de gaz naturel par lot, passer de 55 % à 92 % de récupération de chaleur permet d'économiser 4 440 m³ par lot. Sur 2 000 lots par an, les économies de carburant atteignent 8,88 millions de m³, réduisant les émissions de CO₂ d'environ 17 600 tonnes par an. C'est pourquoi les principales aciéries précisent Régénérateur de four sous vide en Chine systèmes d'expérience régénérateur de four sous vide supplier Jiangsu Shineng pour les nouvelles installations et rénovations RH.
Dans un régénérateur de four sous vide système, la consommation de carburant diminue à mesure que la température de préchauffage de l’air de combustion augmente. Le graphique linéaire ci-dessous quantifie cette relation pour la combustion du gaz naturel (excès d'air de 10 %). Données dérivées de calculs standards d’ingénierie de combustion.
Interprétation du graphique linéaire : Cette courbe montre comment les économies de carburant augmentent avec des températures de préchauffage de l'air plus élevées – un avantage clé du régénérateur de four sous vide . Avec un préchauffage de 200°C (typique pour les récupérateurs simples), l'économie de carburant n'est que de 12 %. A 500°C, l'économie atteint 22%. Cependant, le régénérateur de four sous vide pré-RH atteint un préchauffage de 950 à 1 050 °C, permettant des économies de carburant de 38 à 41 % par rapport à la combustion à air froid. Pour une fonderie d’acier exploitant un four HR de 100 MW, une économie de combustible de 41 % se traduit par 41 MW d’énergie thermique récupérée, éliminant environ 120 000 tonnes de CO₂ par an. La relation quasi-linéaire indique que chaque augmentation de 100°C du préchauffage ajoute 4 à 5 % d’efficacité énergétique. Cela rend le Régénérateur de four sous vide pré-RH en Chine une technologie essentielle pour décarboner la sidérurgie secondaire.
En tant que fabricant de régénérateur de fusion d'acier , Jiangsu Shineng a installé des systèmes dans plusieurs industries à haute température. Le diagramme à colonnes montre la réduction annuelle moyenne de CO₂ par régénérateur de four sous vide installation par secteur (sur la base des données du projet 2020-2025).
Informations sur les graphiques à colonnes : Le régénérateur de four sous vide permet la plus grande réduction de CO₂ dans l'industrie sidérurgique (dégazage HR), réduisant d'environ 16 800 tonnes de CO₂ par an par installation, ce qui équivaut au retrait de 3 600 voitures particulières des routes. Les installations de traitement thermique aérospatial (brasage sous vide et traitement en solution) parviennent à une réduction de 9 500 tonnes grâce aux opérations cycliques à haute température. Le traitement des matériaux semi-conducteurs (recuit de lingots de silicium) et l'outillage haut de gamme (durcissement sous vide) affichent également des réductions significatives de 6 200 à 7 800 tonnes. En tant que Régénérateur de four sous vide en Chine supplier , Jiangsu Shineng a livré des systèmes qui réduisent cumulativement les émissions de CO₂ de plus de 380 000 tonnes depuis 2018. Ces chiffres correspondent au scénario Net Zero de l'AIE, qui recommande des brûleurs régénératifs pour tous les nouveaux fours sous vide à haute température d'ici 2030.
Le régénérateur de four sous vide pré-RH surpasse les systèmes conventionnels sur cinq paramètres critiques. Le graphique radar compare un système régénératif (Jiangsu Shineng) à un brûleur standard non régénératif pour le dégazage RH.
Évaluation des cartes radar : Le blue polygon (regenerative régénérateur de four sous vide ) obtient des scores nettement plus élevés dans tous les attributs. L'efficacité énergétique atteint 9,5/10 grâce à une récupération de chaleur >90 %. L'uniformité de la température au sein du four sous vide s'améliore à 9/10 (atteignant ±3°C selon la norme AMS2750) car l'air préchauffé permet des caractéristiques de flamme stables. Score de réduction des NOx de 8,5/10 – le principe de combustion à haute température et à faible teneur en oxygène supprime la formation thermique de NOx de 45 à 55 % par rapport aux brûleurs conventionnels. Les performances de récupération de chaleur sont de 10/10. En revanche, un brûleur non régénératif (en pointillés rouges) obtient un score de 3/10 en termes de rendement énergétique et de 2/10 en récupération de chaleur. Pour un fabricant de régénérateur de fusion d'acier , ces avantages se traduisent directement par une réduction des coûts d'exploitation et une meilleure conformité environnementale. Le Jiangsu Shineng Régénérateur de four sous vide pré-RH en Chine a été éprouvé dans plus de 40 installations métallurgiques avec une uniformité documentée de la température du four de ±2,8°C à 1 250°C.
Jiangsu Shineng, en tant que leader fournisseur de régénérateur de four sous vide et fabricant de régénérateur de fusion d'acier , fournit des systèmes complets de brûleurs régénératifs comprenant des cuves de régénérateur, des vannes d'inversion, un contrôle PLC et une gestion de la combustion. Nos systèmes sont entièrement compatibles avec les opérations de dégazage HR existantes et peuvent être installés ultérieurement avec un temps d'arrêt minimal (installation typique de 10 à 14 jours).
Pour régénérateur de four sous vide pré-RH systèmes, la vanne d'inversion change le sens du débit tous les 30 à 90 secondes , en fonction de la taille du régénérateur et de la température de préchauffage de l'air souhaitée. Des cycles plus courts (30 à 45 s) fournissent une température de préchauffage plus stable (± 15 °C), tandis que des cycles plus longs (60 à 90 s) réduisent l'usure des vannes. Le système contrôlé par PLC de Jiangsu Shineng optimise automatiquement le temps de cycle en fonction de la charge du four.
Le ceramic honeycomb or ball regenerator media has a typical service life of 3-5 ans dans les applications de gaz de combustion propres (par exemple, chauffage au gaz naturel). Pour les fonderies d'acier où de la poussière peut être présente, un nettoyage périodique (tous les 12 à 18 mois) par soufflage à contre-courant avec de l'air comprimé est recommandé. Des supports de remplacement sont disponibles auprès du Jiangsu Shineng en tant que Régénérateur de four sous vide en Chine supplier .
Oui. Rénovation d'un régénérateur de four sous vide à un réservoir à vide RH existant implique l'installation de nouveaux modules de régénérateur, de vannes d'inversion et d'un système de contrôle. Jiangsu Shineng a réalisé 12 rénovations en Asie et en Europe. La période de récupération est généralement 18-24 mois basé sur les économies de gaz naturel. La modernisation n'affecte pas l'intégrité du vide ou les performances de raffinage lorsqu'elle est correctement conçue.
